Как устроена стена модульной бани SQ-MODYL: слои снаружи внутрь

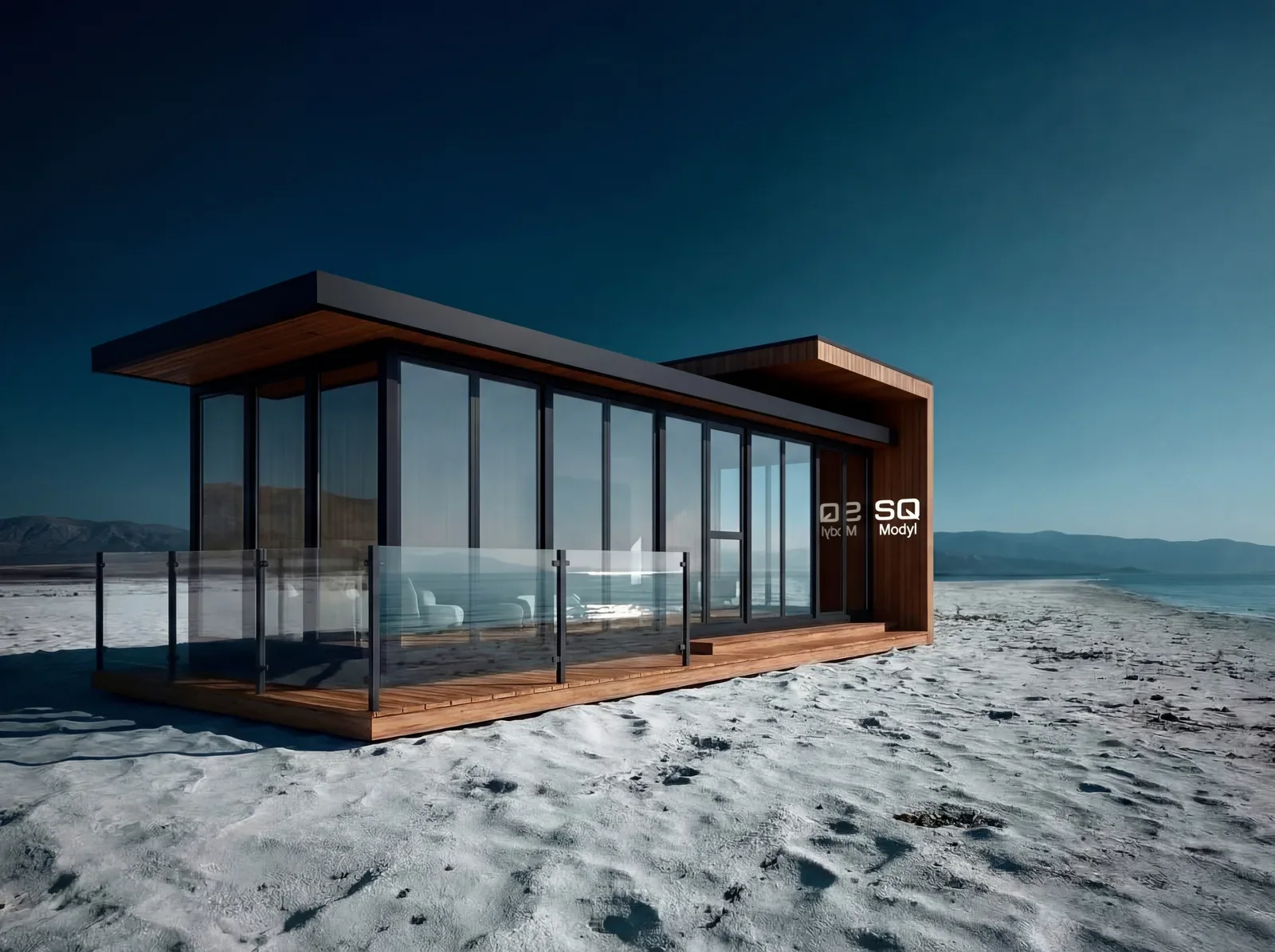

Баня Кристалл бокс с остеклённой комнатой отдыха
Стена модульной бани SQ-MODYL — это деревянный каркас из доски 45×95 мм с утеплителем KNAUF. С улицы её закрывают ветрозащитная мембрана, воздушный зазор и фасад из стального клик-фальца. Изнутри — пароизоляция, второй воздушный зазор и вагонка; в парной вагонка из липы, а пароизоляция фольгированная, с проклеенными швами. Общая толщина стены по чертежу — 195 мм, из них 155 мм внутри габарита модуля. Влага из парной до каркаса не доходит: её останавливает фольга, а то, что всё же просочилось, уносит вентиляционный зазор.
Ниже разбираем стену снаружи внутрь, объясняем, почему она не гниёт, и коротко рассказываем про пол и сваи. Описание сделано по проектной документации бань Кристалл бокс 24 и Акватория 24: листу «Общие данные» архитектурного раздела, конструктивному разделу и сметам. Конструктивный раздел сейчас предварительный: его проверяет и подписывает инженер-конструктор, и до подписи он для строительства не применяется. У Смарт бокса стена устроена по тому же принципу, но облицовка другая: имитация бруса на фасаде и гибкая черепица на гранях, поэтому ниже речь про Кристалл бокс и Акваторию.
Слои стены снаружи внутрь
Толщины ниже взяты из листа «Общие данные» архитектурного раздела Кристалл бокса 24.
- Фасадные панели клик-фальц, 20 мм. Сталь 0,5 мм с полимерным покрытием, в проекте цвет графит, высота фальца 25 мм, шаг панелей около 500 мм. Это внешняя оболочка, которая работает как дождевой экран.
- Горизонтальная обрешётка 20×100 мм. Набивается по контррейкам, шаг подбирается по системе поставщика клик-фальца. Слои 1 и 2 вместе дают 40 мм снаружи от грани модуля.
- Контррейка вертикальная 25×50 мм с шагом 600 мм. Она создаёт воздушный зазор 25 мм между ветрозащитой и фасадом. Внизу в зазоре стоит сетка от грызунов, вверху — продух под карнизом.
- Ветрозащитная мембрана Knauf. Она не пускает ветер и брызги в утеплитель, но выпускает наружу водяной пар. На чертеже толщина этого слоя отдельно не показана.
- Каркас из доски 45×95 мм камерной сушки с биозащитной пропиткой. Стойки стоят с шагом 600 мм, между витражными блоками фасада — сдвоенные. Между стойками утеплитель KNAUF 100 мм; на чертеже слой каркаса с утеплителем показан как 95 мм.
- Пароизоляция. В парной — фольгированная, швы проклеиваются алюминиевой лентой.
- Контррейка 20×45 мм с шагом 600 мм. Это второй воздушный зазор, уже с внутренней стороны, за пароизоляцией. Он же даёт место для проводки.
- Вагонка 15 мм, крепится вертикально. В парной — липа. В комнате отдыха по смете стены обшиты имитацией бруса из хвои, потолок — липа.
Итого 195 мм: 20 + 20 + 25 + 95 + 20 + 15. Из них 155 мм лежит внутри габарита модуля, остальные 40 мм фасада и обрешётки монтируются снаружи его грани.
Деталь для тех, кто сравнивает с другими каркасными стенами: стены мы не обшиваем OSB-плитой ни снаружи, ни внутри. OSB в этой конструкции идёт на кровлю и на пол. Жёсткость модуля при подъёме и перевозке дают раскосы из досок.
Почему стена не гниёт
У дерева в бане два врага: влажный горячий воздух изнутри и дождь снаружи. Стена защищена от обоих по одному принципу: влагу останавливают, а то, что просочилось, отводят.
Первое: пароизоляция. Тёплый влажный воздух парной стремится наружу, а на холодной стороне утеплителя превращается в воду. Пароизоляция стоит перед утеплителем со стороны тепла; в парной это фольга с проклеенными швами, поэтому пар до каркаса не доходит.
Второе: зазор за пароизоляцией. Контррейка 20×45 мм отодвигает вагонку от плёнки, и в этом пространстве воздух может двигаться. Если влага где-то осела на вагонке, она высыхает, а не копится. Для бани это принципиально: дерево после каждой топки сначала разогревается, потом остывает.
Третье: паропроницаемая ветрозащита и вентзазор снаружи. Мембрана защищает утеплитель от ветра и брызг, но выпускает пар. Контррейка 25×50 мм создаёт зазор 25 мм между мембраной и фасадом: внизу воздух входит через сетку, вверху выходит под карнизом. Фасад из клик-фальца не прижат к мембране, и вода, которая могла оказаться за металлом, не задерживается.
Четвёртое: подготовка дерева. Каркас делается из строганой хвойной доски камерной сушки, обработанной биозащитной пропиткой. Сухая доска меньше ведёт и усыхает, а срезы, которые появляются при сборке, обрабатываются повторно в цеху. Металл в несущем каркасе не используем: он идёт только на крепёж, оголовки и сваи.
Пятое: материал парной. Обшивка парной — липа: это дерево подходит для бани и не нагревается так, как хвоя. Печь, дымоход и проход через кровлю оформляются отдельным узлом с негорючими плитами и базальтовой ватой по паспорту печи и дымохода.
Пол и сваи кратко
Пол собирается как платформа. Нижняя рама из обвязок 3×45×145 мм лежит в пазах оголовков свай. Поверх неё идут лаги 45×145 мм с шагом 300 мм, между ними утеплитель KNAUF. Сверху на лаги укладывается OSB-3 18 мм, а в парной и помывочной — цементно-стружечная плита в два слоя по 10 мм под керамогранит. Снизу к лагам крепится OSB-3 9 мм с сеткой от грызунов. Отделка пола: в парной доска, в помывочной керамогранит, в комнате отдыха кварцвинил (SPC).
Фундамент — винтовые сваи из трубы диаметром 89 мм со стенкой 6 мм, длиной около 2,5 м, заглубление около 2 м. Полость сваи заполняется бетоном, наружная поверхность и оголовок защищаются от коррозии. Модуль ставится нижней рамой в паз оголовка и крепится саморезами через его борта. Фундамент на винтовых сваях входит в стоимость бани. Проектом предусмотрены испытания свай на участке по ГОСТ 5686-2020 не менее чем на двух сваях, потому что грунты в Свердловской области разные.
По каким нормам проектируем
На листе «Общие данные» архитектурного раздела в перечне ссылочных документов указаны ГОСТ Р 21.101-2020 и ГОСТ 21.501-2018 по оформлению документации, СП 55.13330.2016 «Дома жилые одноквартирные», СП 64.13330.2017 «Деревянные конструкции», СП 17.13330.2017 «Кровли» и СП 7.13130.2013 по пожарной безопасности печи и дымохода. Нагрузки в конструктивном разделе считаются по СП 20.13330.2016 для Екатеринбурга: третий снеговой район и первый ветровой; деревянные элементы — по СП 64.13330.2017; сваи — по СП 24.13330.2021 и СП 22.13330.2016, испытания свай — по ГОСТ 5686-2020.
Это документы, по которым мы проектируем стену и считаем каркас. Мы не выдаём расчёт за заключение экспертизы или сертификат: конструктивный раздел предварительный и получает силу после проверки и подписи инженера-конструктора.
Что делаем в цеху, а что на участке
В цеху собираем модуль целиком. Доска приходит длиной 6 м, длинные элементы сращиваются из досок, клеёный брус не применяется. Каркас, утепление, пароизоляция, внутренняя обшивка и остекление ставятся в заводских условиях, под крышей и при нормальной влажности. Модуль едет на трале максимально готовым: по конструктивному разделу ширина в пределах 3,3 м, высота без свай до 3,5 м. Краном модуль поднимают за низ конструкции специальными чашками, а не за петли.
На участке работы короче. Закручиваются винтовые сваи, модуль ставится на оголовки и закрепляется. Там же монтируются элементы, которые не помещаются в транспортный габарит: вынос кровли над террасой и свес по задней стене. На участке ставится дымоход над кровлей, подключается печь. Подробнее о технологии — на странице «Технология строительства».
Гарантия
Гарантия на баню по договору: 3 года на каркас и несущие элементы, 1 год на кровельное покрытие, фасад, отделку, окна, двери и инженерию. Точные условия — в договоре.
Приезжайте в цех
Лучше один раз увидеть стену в разрезе. Приезжайте в цех, покажем слои, зазоры, фольгу и узел пола на готовой бане. Сначала мы встречаем вас в цеху вместе с менеджером, и уже потом обсуждаем модель, стоимость и сроки.
Посмотреть бани можно в каталоге: Кристалл бокс, Смарт бокс и все модульные бани. Как выбрать между ними — в статье «Как выбрать модульную баню». Подобрать модель и получить смету можно на modyl-app.ru.
SQ-MODYL, Екатеринбург и Свердловская область.
Частые вопросы
Какая толщина стены у модульной бани?
По чертежу Кристалл бокса 24 — 195 мм: фасад 20, обрешётка 20, вентзазор 25, каркас с утеплителем 95, внутренний зазор 20, вагонка 15. Внутри габарита модуля лежит 155 мм, ещё 40 мм фасада и обрешётки монтируются снаружи его грани.
Какой утеплитель в стене бани?
KNAUF толщиной 100 мм между стойками каркаса 45×95 мм, в полу — тоже KNAUF между лагами.
Почему каркас не гниёт от пара?
Со стороны парной стоит фольгированная пароизоляция с проклеенными швами, за ней вентзазор 20 мм по контррейке; снаружи — паропроницаемая ветрозащита и вентзазор 25 мм с сеткой внизу и продухом под карнизом. Влага не доходит до каркаса, а то, что просочилось, высыхает.
Есть ли OSB в стенах?
Нет. OSB идёт на кровлю и на пол, стены без плитной обшивки. Жёсткость модуля при подъёме и перевозке дают раскосы из досок.
Чем обшита парная?
Вагонкой из липы по фольге и обрешётке. В комнате отдыха по смете стены — имитация бруса из хвои, потолок — липа.
Можно ли посмотреть стену вживую?
Да, все встречи начинаются в цеху: приезжайте с менеджером, покажем стену в разрезе и узел пола на готовой бане. Другие вопросы — на странице «Вопросы и ответы».
